1 Призначення виробу

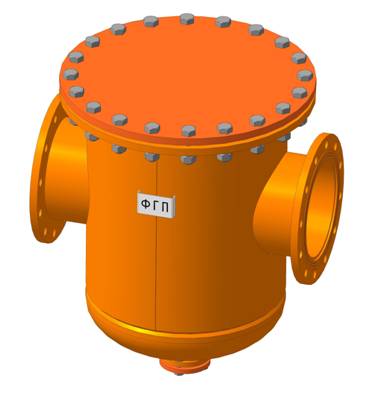

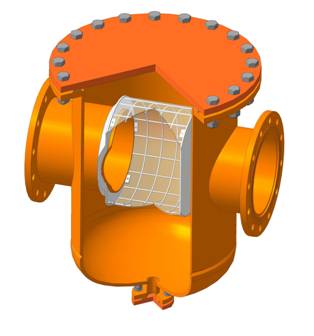

Фільтр газовий типу ФГПК (далі – фільтр) призначений для очищення
природного газу по ГОСТ 5542-87 від механічних забруднень (іржі, пилу та
інших частинок). Фільтр може встановлюватись в газорегуляторних пунктах
(ГРП), газорегуляторних установках (ГРУ) та іншому технологічному
обладнанню.
Фільтри випускаються в кліматичному виконанню У2 по
ГОСТ 15150-69 і розраховані на чітку роботу при температурі
навколишнього середовища:
- від –40ºС до +45ºС – якщо корпус фільтра виготовлено зі сталі 09Г2С
ГОСТ 19281-89;
- від –25ºС до +45ºС – якщо зі сталі 20 ГОСТ 1050-88.

Таблиця 1 – Пропускна здатність фільтрів ФГП

№ п/п	Тип Фільтра	Площа фільтрування, м2	Пропускна здатність, м3/год. при вхідному тиску, МПа
№ п/п	Тип Фільтра	Площа фільтрування, м2	0,1 20 м/с	0,2 25 м/с	0,3 30 м/с	0,45 30 м/с	0,6 30 м/с	1,2 30 м/с
1	Ду80	0,04	724	1357	2172	2986	3800	7058
2	Ду100	0,07	1131	2121	3393	4565	5937	11027
3	Ду125	0,1	1767	3314	5300	7288	9275	17225
4	Ду150	0,12	2543	4771	7634	10497	13360	24810
5	Ду200	0,16	4524	8482	13572	18661	23750	44108
6	Ду250	0,24	7069	13254	21206	29158	37110	68918
7	Ду300	0,38	10179	19085	30536	41988	53439	99243

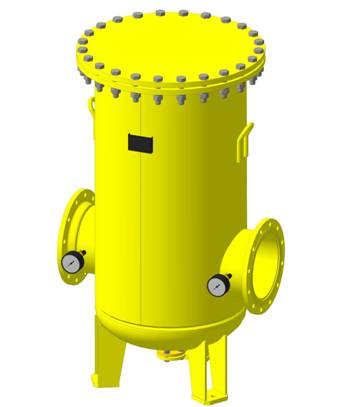

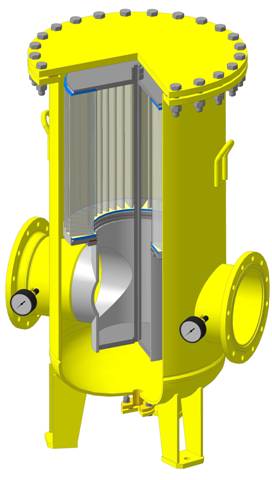

Таблиця 2 – Характеристика фільтрів з картриджами Pietro Fiorentini

№ п/п	Тип картриджа	Умовний прохід Ду, мм	Швид-кість на фланці, м/с	Площа фільтруван-ня, м2	Пропускна здатність фільтра, м3/год. при вхідному тиску, МПа
№ п/п	Тип картриджа	Умовний прохід Ду, мм	Швид-кість на фланці, м/с	Площа фільтруван-ня, м2	0,1	0,2	0,3	0,45	0,6	1,2
1	G2	100 80 80 80	20 20 25 30	0,47	1117 724 –	1675 – 1357 –	2234 – – 2172	3071 – – 2986	3909 – – 3800	7259 – – 7057
2	G2,5	125 100 100 100	19,5 20 25 30	0,72	1723 1130 – –	2584 – 2120 –	3445 – – 3445	4737 – – 4737	6029 – – 6029	11197 – – 11197
3	G3	150 125 125 125	17,7 20 25 25,5	0,95	2257 1767 – –	3386 – 3313 –	4514 – – 4514	6207 – – 6207	7900 – – 7900	14672 – – 14672
4	G3,5	150	17,7	0,95	2257	3386	4514	6207	7900	14672
5	G4	200 150 150 150	14,7 20 25 26,1	1,4	3326 2545 – –	4990 – 4771 –	6653 – – 6653	9148 – – 9148	11642 – – 11642	21622 – – 21622
6	G5	250 200 200	15,5 20 24,2	2,3	5465 4524 –	8197 – 8197	10930 – 10930	15028 – 15028	19127 – 19127	35521 – 35521
7	G6	300 250 250 250	20 20 25 28,2	4,2	9979 7069 – –	14969 – 13254 –	19958 – – 19958	27443 – – 27443	34927 – – 34927	99243 – – 64865
8	G8	350 350 300 300 300	20 24 20 25 30	7,0	13855 – 10179 – –	24948 – 19085 –	33264 – – 30536	45738 – – 41987	58212 – – 53438	108108 – – 99243

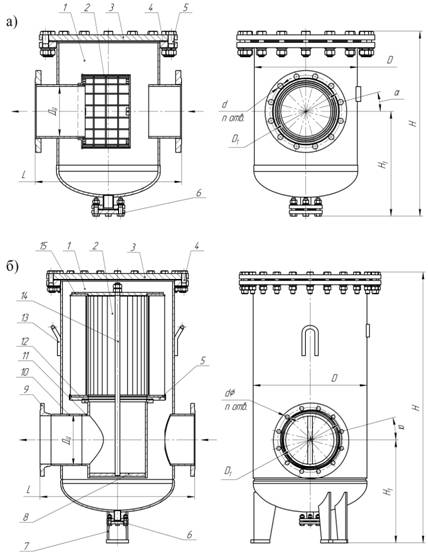

1 – корпус; 2 – фільтруючий елемент; 3 – кришка; 4 – болтове з’єднання; 5 – опорний фланець 6 – заглушка; 7 – опорні лапи; 8 – заглушка колектора; 9 – фланець комірцевий; 10 – труба; 11 – трійник; 12 – фланець; 13 – провушина; 14 – шпилька; 15 – фланець притискний
Рисунку 5 –Загальний вид фільтра: а) з багатошаровим фільтруючим елементом; б) з картриджем Pietro Fiorentini

Таблиця 3 – Габаритні та приєднувальні розміри фільтрів з картриджем Pietro Fiorentini

№ п/п	Марка фільтра	Маса, кг	Габаритні та приєднувальні розміри
№ п/п	Марка фільтра	Маса, кг	Довжина L, мм	Висота Н, мм	Висота до осі Н1, мм	Діаметр корпусу D, мм	Діаметр отворів d, мм	Діаметр D1, мм	Кількість отворів n, шт	Кут a, градус
1	ФГПК 80-G2	100	470	770	290	273	18	160	8	22,5
2	ФГПК100-G2	105	470	770	290	273	18	180	8	22,5
3	ФГПК 100-G2,5	130	540	820	310	325	18	180	8	22,5
4	ФГПК 125-G2,5	135	540	820	310	325	18	210	8	22,5
5	ФГПК 125-G3,0	175	600	920	345	377	18	210	8	22,5
6	ФГПК 150-G3,0	180	600	920	345	377	22	240	8	22,5
7	ФГПК 150-G3,5	200	640	870	360	426	22	240	8	22,5
8	ФГПК 150-G4	260	640	1200	500	426	22	240	8	22,5
9	ФГПК 200-G4	270	640	1200	500	426	22	295	12	15
10	ФГПК 200-G5	400	770	1350	550	530	22	295	12	15
11	ФГПК 250-G5	410	770	1350	550	530	26	355	12	15
12	ФГПК 250-G6	615	900	1600	610	630	26	355	12	15
13	ФГПК 300-G6	630	900	1600	610	630	26	410	12	15
14	ФГПК 300-G8	770	1000	1710	650	720	26	410	12	15
15	ФГПК 350-G8	790	1000	1710	650	720	26	470	16	11,25

Примітка: корпуси фільтри з картриджами G4, G5, G6 та G8, в основному виконанні виготовляються на опорних лапах.
Габаритні та приєднувальні розміри фільтрів з фільтрувальним елементом власного виробництва наведені в таблиці 4.

Таблиця 4 – Габаритні та приєднувальні розміри фільтрів з фільтрувальним елементом власного виробництва

№ п/п	Марка фільтра	Маса, кг	Габаритні та приєднувальні розміри
№ п/п	Марка фільтра	Маса, кг	Довжина L, мм	Висота Н, мм	Висота до осі Н1, мм	Діаметр корпусу D, мм	Діаметр отворів d, мм	Діаметр D1, мм	Кількість отворів n, шт	Кут a, градус
1	ФГП(М)-80	35	420	240	155	219	18	160	8	22,5
2	ФГП-80	40	350	420	250	219	18	160	8	22,5
3	ФГП-100	60	410	480	280	273	18	180	8	22,5
4	ФГП-125	80	460	540	335	325	18	210	8	22,5
5	ФГП-150	120	540	620	370	377	22	240	8	22,5
6	ФГП-200	190	600	760	430(570*)	426	22	295	12	15
7	ФГП-250	280	750	880	535	530	26	355	12	15
8	ФГП-300	360	870	970	640	630	26	410	12	15

* – для виконання на ніжках.
