 Пункт учета газа – это газопровод со смонтированными кранами, фильтром, манометрами, катушкой под счетчик и байпасом вокруг счетчика, находящийся внутри металлического ящика, запирающегося на замок.
До и после счетчика устанавливается замерный (прямой) участок изготовленный на заводе. Длина прямого участка и способ установки манометров и датчиков регламентируется инструкцией по эксплуатации, паспортом счетчика и нормативными документами.
Ротационные счетчики устанавливаются на вертикальном трубопроводе с направлением потока сверху-вниз.
Ультразвуковые и турбинные, как правило, на горизонтальном трубопроводе, с направлением справа-налево или слева-направо.
Замерный участок тепло- и шумоизолируется  фольгоизолом толщиной 40 мм.
Датчик температуры устанавливается в термоизолированную гильзу.
Контрольный термометр устанавливается, как правило, на турбинных и ультразвуковых счетчиках в прямом участке после счетчика, а на роторных – до счетчика, и также в термоизолированную гильзу.
Фильтр применяется с рабочим давлением, соответствующим требуемому, т.е. 0,3; 0,6; 1,2 мПа. Фильтр комплектуется двумя манометрами или индикатором перепада давления для контроля за степенью загрязнения.
Важно: фильтр подбирается соответственно с расходом счетчика с максимальной скоростью потока газа: при давлении 0,5-3 Бар – до 20 м/сек.; при давлении 3-12 Бар – до 25 м/сек..
Фильтрующая способность не хуже 50 мКм. По умолчанию, фильтр должен быть кассетным,  с штуцерами для двух манометров и, очень важно, желательно с краном для дренажа.
Байпас оборудуется краном КЗШс 41 нж с металлической заглушкой под пломбировку.  Кранов может быть один или два. Байпас обеспечивает общую прочность конструкции и уменьшает риск деформации счетчика.
Краны до и после счетчика – КЗШс 41 нж. Не менее одного крана должно быть с редуктором плавного открытия (для ультразвуковых и турбинных счетчиков это требование не обязательно).
Для контроля показаний основного счетчика в ПУГ устанавливаются краны для подключения другого счетчика (Экспресс-контроль). Диаметр кранов от 20 до 40 в зависимости от номинала счетчика. Для ПУГ Ду150 экспресс-контроль может быть Ду50 или Ду80.
Оборудование, устанавливаемое внутрь ПУГа должно быть морозостойким и искро-взрывобезопасным.
ПУГ должен предусматривать тройной воздухообмен с естественной вентиляцией.
В особых случаях, в ПУГ может вмонтироваться система обогрева. Мощность отопительной установки и ее тип рассчитывается проэктировщиком. Требования по искро- и взрывобезопасности должны быть соблюдены.
ПУГ с обогревом изготавливается на более мощной раме, чем обычно и обшивается сендвич-панелями с негорючим утеплителем (Урса и т.д.) толщиной не менее 35 мм.
Трубопроводная система крепится к силовой раме ПУГ при помощи упоров, кронштейнов  и хомутов через резиновыи и паронитовые прокладки.
Счетчик устанавливается вместо катушки после опрессовки газопровода пробным давлением и после продувки. Для продувки используется продувочный кран с байпаса или кран разгрузки трубопровода (после счетчика). Этот же кран (после счетчика) используется и для сброса конденсата из системы.

 **ПУГ перед отгрузкой проходит приемочные испытания на соответствия ДБН и ТУ.

Документы, которые предоставляются вместе с ПУГ:
- паспорт ПУГа и паспорт замерного участка;
- акт испытаний ПУГ на соответствие ДБН В.25-20-2001 (неруйнівний контоль);
- паспорта на краны и фильтр;
- сертификаты на замерные участки, шланги, штуцера;
- паспорта на манометры;
- паспорт на счетчик, корректор и GSM-модем, если они входят в комплект поставки.

Выпускаемые ПУГи соответствуют следующим документам:

  1. ТУ У 45.3-30406461-001:2008
  2. “Дозвіл 305.10.53-45.33.3 від 24.09.2010 р.”
  3. ДБН В.25-20-2001 «Газоснабжение»
  4. Правила безопасности систем газоснабжения Украины НПАОП 0.00-1.20-98
  5. ДСТУ Б.А.2.4-4:2009 “Основні вимоги до проектної і робочої документації”.
  6. ДСТУ 2708;2006 – Метрология. Поверка СИТ. Организация и порядок проведения. Приложения А и Б.
  7. МФУ 010/03-2001.
  8. МВУ 034/03-2008.
  9. “Правилам подачі та використання природного газу в народному господарстві України”              - наказ №355 Держкомнафтогазу від 01.11.1994 р.;
  10. “Правилам обліку природного газу під час його транспортування газорозподільними мережами, постачання та споживання ”, - наказ №618 Міністерства палива та енергетики України від 27.12.2005 із змінами і доповненнями №232 від 06.05.2009 р.
  11. Закон «Про забезпечення комерційного обліку природнього газу» і постанова НКРЕ                   №420 від 19.04.2012р. із змінами №75 від 31.01.2013р.

**Метрологическая аттестация проводится по месту установки ПУГ

*Дополнительно: www.ukrcsm.kiev.ua
– сайт ДП "Укрметртестстандарт".



Кроме того, возможно изготовление шкафных газорегуляторных пунктов с различными  регуляторами и встроенными узлами учета в ШРП.

Предлагаем основные принципиальные схемы Пунктов учета газа:

  1. Схема 1 – роторные
  2. Схема 2 – роторные
  3. Схема 3 – роторные
  1. Схема 4 – ультразвуковые и турбинные
  2. Схема 5 – ультразвуковые и турбинные
  3. Схема 6 – ультразвуковые и турбинные

И образцы конструкторской документации, которые можно использовать за основу при проектировании:

  1. КД – ПУГ 40(50) для роторных счетчиков;
  2. КД – ПУГ 80 (100/80) для ультразвуковых счетчиков.

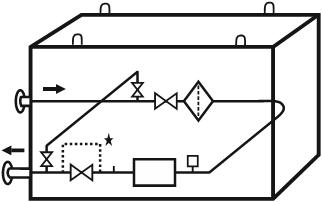

Схема 1 (роторные)

= рекомендуется для 40-100;
= удобный доступ до фильтра и до счетчика;
= байпас защищает счетчик от деформаций
трубопровода

Схема 4 (ультразвуковые и турбинные)

= рекомендуется для счетчиков исполнения 1 (А)
и для Ду 40…100;
= счетчик защищен от шума фильтра и от
застаивания конденсата;
= небольшой размер ПУГа;
= байпас защищает счетчик  от деформаций трубопровода.

Схема 2 (роторные)



= рекомендуется для Ø 100,
Ø 150;
= удобный доступ до фильтра и до счетчика;
= присоединение с одной стороны и резервный
доступ с другой;
= позволяет уменшить высоту.

Схема 5 (ультразвуковые и турбинные)

= рекомендуется для счетчиков исполнения 2 (Б)
и для Ду 150…200;
= удобный доступ до фильтра и счетчика;
= возможность использования фильтров
различных конструкций.

Схема 3 (роторные)

= рекомендуемая «Киевоблгазом»;
= показана для Ду 40-80;
= фильтр на вертикальном участке.

Схема 6 (ультразвуковые и турбинные)

= рекомендуется для счетчиков диаметром 150…200;
=компактные размеры, удобный доступ до кранов,
фильтра и счетчика (с двух сторон);
=небольшая нагрузка на счетчик от трубопровода.

 пунктиром обозначено место, где может быть установлен байпас для счетчика экспресс-контроля.
