Установка КТМБ 0,6. Згідно норматива СНиП ІІ-35-76 - котельня

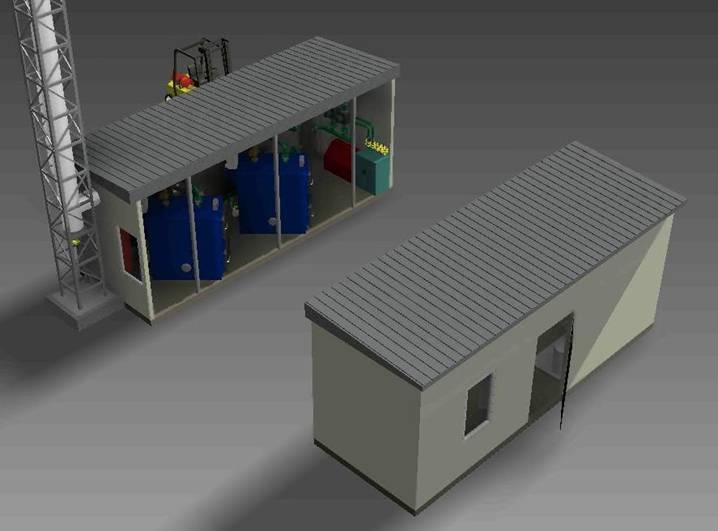

Виготовляється в двох модулях розміром:

Як правило, в КТМБ 0,6 встановлюється все обладнання, як і в КТМБ 0,34.                                       Опція – ГВП (90...180 кВт).
Операторська і санвузол , як правило, є обов’язковими.

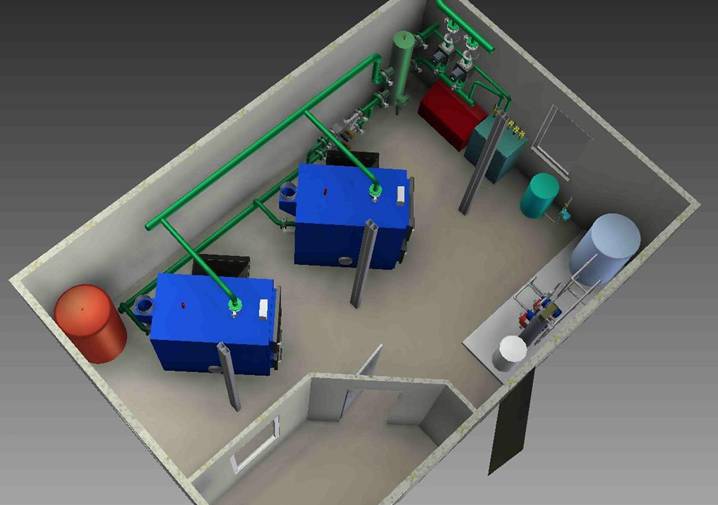

Компонування КТМБ 0,6 передбачає можливість встановлення газових котлів:

• 100...150 кВт – чотири одиниці;
• 180...210 кВт – три одиниці;
• 250...300 кВт – дві одиниці.

Твердопаливні зазвичай з автоматичним завантаженням, але з потужністю до 150 кВт. Також може бути і ручне:

• 100...120 кВт – три-чотири одиниці;
• 150 кВт – дві або три одиниці;
• 200...250 кВт – дві одиниці.

Важливо враховувати, що потужність твердопаливних котлів суттєво залежить від типу                  і якості палива, що використовується, тому рахується ±10-20% від номіналу.

В разі використання твердопаливних котлів, ми пропонуємо вибирати з наступних:

• Kalvis К 140; Kalvis К 140м; Kalvis К 190м  – ручні і автоматичні;
• Ідмар «Вогник» -150 кВт або 200 кВт – ручні;
• АРС 150; 150L; 150LM; 200LM; 250LM – ручні і автоматичні;
• DOZAMECH -160; 200 – автоматичні на біомасі;
• КЕС -150; КЕС -200  – ручний, піролізний;
• КТ 3Е -200 – автоматичний;
• Ретра 4М «Дуо» -200 – ручний і автоматичний;
• КОТВ-200 – ручний і автоматичний.

В якості газових можуть бути практично будь-які дво- або трьохходові жатотрубні котли: потужністю 150...340 кВт з автоматичними пальниками зблокованими з вентиляторами або котли потужністю 100...140 кВт з паровими пальниками, або контактно-поверхневі нагрівачі типу КПН/КПВ потужністю 200 або 300 кВт, які мають ККД по прямому тепловому балансу – близько 96-98%.
Всі вказані вище котли або повністю виробляються в Україні, або є продуктом спільного виробництва з Європейськими компаніями.

В КТМБ 0,6, зважаючи на те, що можливо встановити 3 або 4 котла різної потужності, можна робити комбіновану конструкцію, де один котел буде на резервному паливі.
Наприклад: три газових котла по 100 кВт і один на твердому паливі на 100...120 кВт, або                    два твердопаливних на 120...150 кВт і один газовий на 200 кВт, і таке інше.

Для КТМБ 0,6 зазвичай виконується попереднє проектування з погодженням у замовника, тому що варіантів компонування досить багато.

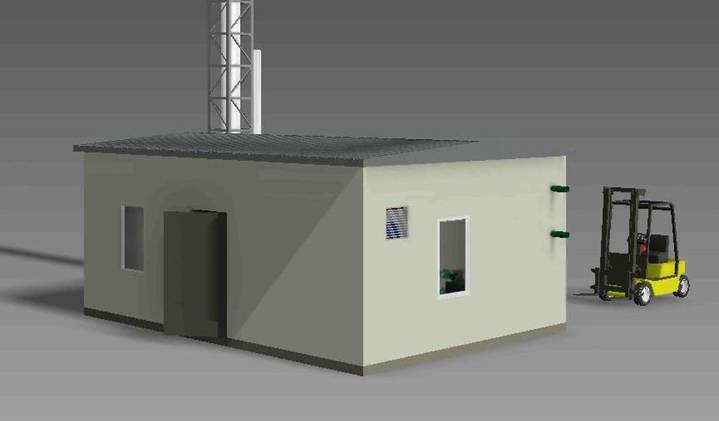

Крім того, треба врахувати спосіб транспортування, так як висота котельної наближена                 до негабаритного вантажу.
Моделі котелень КТМБ наведені в додатках 1, 2, 3 і 4.
Термін проектування близько місяця.
Термін виготовлення: КТМБ 0,192 – 4-5 тижнів; КТМБ 0,34 і 0,6 – 6-8 тижнів (в залежності від терміну виготовлення і постачання котлів).
